Запись звука в камерах видеонаблюдения

В данной статье рассмотрим основные вопросы по записи звука в видеонаблюдении. Как подключить микрофон к камере? Выбор микрофона и камеры для видеонаблюдения со звуком.

Для чего нужен звук в камерах видеонаблюдения?

Возможность получить звук с камер наблюдения в режиме «Онлайн» и в записи дает преимущество при разрешении спорных ситуаций с клиентами в торговых сетях, сфере услуг и любых местах где есть коммуникация людей. Так-же некоторые камеры «умеют» анализировать звуковой сигнал и активировать функции тревоги при появлении определенного уровня звука.

Запись звука наиболее актуальна:

  • На кассах магазинов и зонах обслуживания клиентов (пункты выдачи заказов, прием заявок) и прочее.
  • В офисах (для контроля сотрудников)
  • Детских садах и площадках (контроль персонала)
  • Переговорных (обязательно уведомление о записи)
  • Подъездах жилых домов (контроль общественного порядка)
  • В квартирах и частных домах для контроля за детьми и пожилыми людьми
  • На охраняемом объекте для возможности активировать тревожный сигнал при появлении источника звука.

Микрофоны для видеонаблюдения

В данной статье не будем углубляться в тему как работает микрофон из чего он состоит и прочее. Самое главное для нас это определиться с типом микрофона и его чувствительностью а так-же понять как правильно его подключить к системе видеонаблюдения.

Микрофоны делятся на «встроенные» в камеру видеонаблюдения и «выносные» подключаемые к камере наблюдения или регистратору отдельно.

Встроенные микрофоны

Встроенные микрофоны наиболее часто встречаются в IP камерах. В аналоговых системах встроенные в камеру микрофоны редкий случай. Камеры со встроенным микрофоном производит бренд Dahua, с фирменной технологией передачи звука по одному коаксиальному кабелю с видеосигналом.

+ПЛЮСЫ данных устройств очевидны - нам не нужно производить никаких манипуляций, докупать отдельно микрофон, прокладывать кабель для его подключения разбираться с тем как его подключить. По качеству встроенные микрофоны как правило показывают достаточно средний но вполне рабочий результат. Звук слышен хорошо без сильных помех и искажений.

-МИНУСЫ стоит отметить что качество встроенного микрофона зависит от производителя камеры и ее ценовой категории, в случае если вас не устроит качество аудио, придется менять камеру целиком, а не просто заменить микрофон, к слову цены на внешние микрофоны достаточно демократичны относительно камер наблюдения.

Так-же к минусам стоит отнести и привязку расположения микрофона к камере. Другими словами если камера расположена относительно далеко от места где происходит разговор получить качественный звук будет сложно. Внешний же микрофон можно расположить например рядом со столом, кассой и.т.п., а камеру поставить в противоположный угол. Звук разговора при этом будет громким и четким а камера захватывать все помещение.

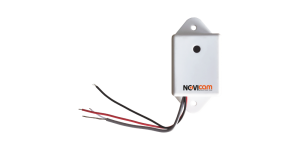

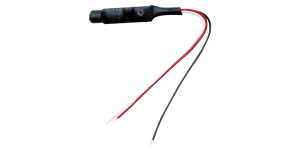

Внешние микрофоны

+ПЛЮСЫ главный плюс возможность подобрать необходимый микрофон конкретно под задачу. Возможность расположения микрофона ближе к месту разговора и получить при этом более четкую и разборчивую запись речи.

-МИНУСЫ необходимость дополнительной коммутации, прокладки кабеля. Для произведения данных работ Вам может понадобиться помощь специалистов. Внешние микрофоны как правило требуют дополнительного питания 12В.

Основные характеристики микрофонов для видеонаблюдения

Акустическая дальность как правило указывается в метрах - чем больше этот параметр тем «мощнее» микрофон. Не просто так мы указали эту характеристику в самом начале так-как большинство выбирают микрофон по этому показателю и выбирают максимальные значения полагая что чем мощнее микрофон тем он лучше. Но это не совсем так. Дело в том что очень сильная чувствительность микрофона зачастую вредна т.к. В помещении где происходит запись звука, кроме собственно самого голоса людей может играть музыка фоном, может работать оборудование и при этом даже звук кулера системы охлаждения вашего компьютера мощный микрофон может поднять и смешать с голосом людей. В итоге имеем кашу непонятных шумов.

Рекомендуем использовать микрофоны со средней акустической дальностью и достигать хорошего уровня сигнала прежде всего грамотным расположением микрофона.

Наличие АРУ (автоматическая регулировка усиления) использование этой функции очень спорно и мы не рекомендуем ее использовать. Автоматическая регулировка усиления это когда слабый сигнал автоматически усиливается а сильный понижается. Если у вас несколько источников сигнала в помещении на выходе рискуем получить «дерганый» звук с просадками по громкости. Другими словами - разговаривает один человек мы все слышим нормально, при появлении другого голоса (более громкого) микрофон может понизить чувствительность и нашего голоса уже может быть не слышно.

Регулировка усиления очень полезная функция которая позволяет настроить уровень сигнала конкретно под Ваше помещение. Рекомендуем выбирать микрофоны с данной функцией.

Соотношение сигнал/шум разница между аудиосигналом и фоновым шумом самого микрофона, чем этот параметр больше тем лучше в среднем уровни сигнал/шум составляют 55-60Дб.

Как подключить звук в системе видеонаблюдения?


Вариант №1 IP камера со встроенным микрофоном

Необходимо войти в меню камеры через WEB интерфейс либо через специальное приложение и активировать функцию. Как правило процесс описывается в инструкции по эксплуатации к камере. Во многих камерах раздел с микрофоном представляет из себя набор функций которые можно регулировать. Например отрегулировать чувствительность микрофона, включить или выключить АРУ, установить кодек для аудиозаписи. Если камера используется как отдельное устройство на этом настройка будет закончена. Вы сможете слышать звук при просмотре камеры онлайн и в записи. Если  IP камера подключена к устройству записи (регистратору, серверу) то необходимо так-же указать в настройках регистратора в меню записи для этой камеры тип потока аудио+ видео.

Вариант №2 Аналоговая AHD/TVI/CVI камера со встроенным микрофоном

В случае с аналоговыми камерами высокой четкости главным будет совместимость оборудования регистратор + камера. Регистратор должен расшифровывать потоки от камеры и поддерживать функцию передачи аудио по коаксиальному кабелю. Настроить звук можно только через меню регистратора. Для подбора такого комплекта лучше обратиться к специалистам.

Вариант №3 подключение внешнего микрофона к аналоговой AHD/TVI/CVI камере

В этом случае внешний микрофон подключается как отдельное устройство к специальному входу в регистраторе (аудиовход), количество таких входов всегда описывается в спецификации регистратора. Для подключения используется кабель тип витая пара и разъем RCA. Микрофон располагается в оптимальном месте (не всегда рядом с камерой). Питание микрофона как правило требует 6-13 В постоянного тока. Питание можно взять от разъема камеры либо от отдельного источника питания. В настройках регистратора в обязательном порядке указывается тип записи для выбранной камеры видео+аудио и указывается источник аудиосигнала (номер аудиовхода).

Вариант №4 IP подключение внешнего микрофона к IP камере

В IP системах наблюдения микрофон подключается непосредственно в аудиовход камеры наблюдения (в отличии от аналоговых). IP регистраторы как правило не имеют аудиовхода для камер. Соответственно для подключения микрофона в IP камере должен быть соответствующий аудиовход. Подключение микрофона происходит через стандартный разъем RCA либо через клемную колодку. Подать напряжение на микрофон можно либо параллельно с камерой либо отдельным источником питания. Тут стоит отметить что если камера подключена по технологии POE то параллельно ее запитать не получиться.

В отдельных случаях (довольно редко) камеры оснащаются выходом для питания внешнего микрофона. Далее заходим в меню камеры и активируем аудиовход - все по аналогии с вариантом №1.

Установка камеры с микрофоном на улице

В некоторых случаях требуется вести запись разговора на улице. Тут стоить отметить что задача эта не из простых. Получить качественный звук не всегда просто даже в помещении, а на улице задача сильно усложняется так как ветер добавляет шум на запись а расстояние до прослушиваемого объекта может быть увеличено, соответственно мы будем вынуждены выкручивать чувствительность микрофона при этом поднимая шум ветра и прочего. Так-же стоит отметить что на улице нет стен и звуку не откуда отразиться, спрогнозировать направление установки микрофона достаточно сложно.

Для записи звука на улице целесообразно использовать специальные «Уличные» микрофоны для камер наблюдения. Как правило такие микрофоны имеют защиту от ветра и специальную настройку чувствительности.

Еще одним условием успешной записи звука является грамотный выбор места для установки. Например вполне оправданной может быть установка микрофона у входной двери в помещение - в данном случае мы можем спрогнозировать направление разговора и зону действия микрофона.

Советы по подключению микрофона

  • Старайтесь расположить микрофон как можно ближе к источнику предполагаемого звука
  • Не устанавливайте микрофон близко к обогревателям, кондиционерам, компьютерам и другим устройствам которые могут издавать дополнительные шумы
  • Если помещение большое - лучшим вариантом будет установка нескольких микрофонов, чем установка одного очень чувствительного
  • Используйте сверхчувствительные микрофоны только для помещений не имеющих посторонних шумов
  • Не используйте микрофоны с функцией АРУ, либо если используете понимайте зачем
  • Для передачи звука необходим качественный кабель и разъемы
  • Не старайтесь получить звук «Студийного» качества), для этого существует другое оборудование. Главная задача микрофона для видеонаблюдения - получить разборчивую запись голоса - пусть иногда тихо. Слабый сигнал можно усилить программно, а «Кашу звука» Вы уже особо не отредактируете.

Дополнительные функции - двусторонняя связь, функция активации тревоги

Двусторонняя связь

Очень полезная функция когда необходимо не только слышать происходящее но и иметь возможность поговорить через камеру. Установка камеры в павильоне самообслуживания (например кофе), позволит сделать оператору подсказку клиенту либо голосом пресечь правонарушение.

Активация тревоги

Данная функция поможет активировать запись либо тревожный сигнал при появлении источника звука. Таким образом можно настроить запись в зоне обслуживания клиентов, соответственно на жесткий диск будут сохраняться только моменты когда персонал производил обслуживание клиента. Либо установка такой функции на камеру в квартире поможет активировать сигнал тревоги при вторжении - актуально если камер немного и не все зоны попадают в обзор камеры.

Автор: Золотарев Ю.А.
