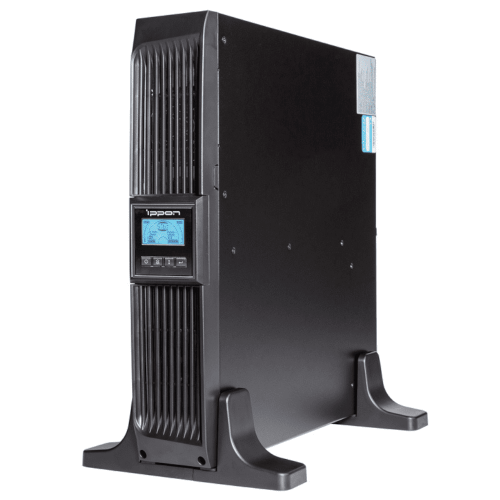

Линейно-интерактивный источник бесперебойного питания Ippon Smart Winner 2000E

Линейно-интерактивный ИБП Smart Winner 2000E рассчитан на одновременное подключение до восьми устройств через разъемы IEC 320 C13. Обеспечивает чистую синусоиду на выходе. Крест-фактор (питание нелинейной нагрузки с импульсным электропотреблением) — ≥ 3:1. Полная мощность ИБП — 2000 ВА, активная мощность (максимальная нагрузка) — 1800 Вт.

Автономность

Источники резервного питания — четыре свинцово-кислотные батареи емкостью 9 А·ч. Обычное время переключения — 2 мс, максимальное — 10 мс. Продолжительность работы в автономном режиме:

• ПК с 17" монитором — 103 мин.
• 30 % нагрузка — 20.1 мин.
• 50 % нагрузка — 10.7 мин.
• 70 % нагрузка — 5.9 мин.
• 100 % нагрузка — 3 мин..

Восстановление заряда АКБ после полной разрядки до 90 % — за 4 ч. Увеличение продолжительности автономной работы доступно за счет внешних добавочных батарейных модулей.

Режимы и функции защиты

Рабочие режимы:

• Нормальный диапазон — сетевое питание устройств при напряжении ± 20 % от номинала и частоте — 50/60 Гц ± 5 Гц.
• Расширенный диапазон — сетевое питание устройств при напряжении -30 % ~ +20 % к номиналу.
• Питание от батарей.
• Режим генератора — питание устройств от сети при частоте 40 ~ 70 Гц, вне этого диапазона — питание от АКБ.
• Режим Stendby (ожидание) — питание потребителям не подается, АКБ заряжаются.

В режиме нормального диапазона (161…276 В) регулятор AVR понижает выходное напряжение на 12 % (0.88×Uвх) при Uвх > 233 В и повышает на 14 % (1.14×Uвх) при Uвх < 198 В.

Функции защиты:

• От высоковольтных выбросов (405 Дж), короткого замыкания, перегрева.
• От перегрузок > 110% при сетевом и батарейном режиме питания.
• От импульсных помех: защита линий, подключенных через разъемы RJ-11/RJ-45.
• При нагрузке ≤ 5% источник через 5 мин. отключится автоматически (при необходимости эту функцию можно выключить).

Допустимо использование ИБП в режиме холодного старта — на батареях, без подключения к сети.

Управление

Для управления и настройки ИБП предусмотрены кнопки и информационный LCD-дисплей с графическим ЖКИ, демонстрирующий текущий рабочий режим и значения: мощность нагрузки, уровень заряда АКБ, напряжение, частота тока и др. Для коммутации с ПК или сервером ИБП оснащен портами RS-232 и USB тип B. Источник оборудован «сухими контактами».

Функции управления:

• Поддержка протокола SNMP и универсальный слот для SNM-карт позволяют управлять источником через интернет, обмениваться данными с устройствами различных типов.
• EPO — аварийное отключение подачи питания к потребителям; дистанционно активируется в чрезвычайных ситуациях.

Основные параметры

Комплектация ИБП включает кабели: питания 2×IEC, USB, RS-232, телефонный. Исполнение — универсальное: монтаж горизонтально, вертикально или в стойку (стоечные крепления в комплект не входят). Вентиляторное охлаждение, шум < 50 дБ, IP20, габарит 438×86.5×436 мм, вес нетто — 21 кг.
